Beveled Dual-Fiber Sealing Assembly

Beveled Dual-Fiber Sealing Assembly

Beveled Dual-Fiber Sealing Assembly

Products

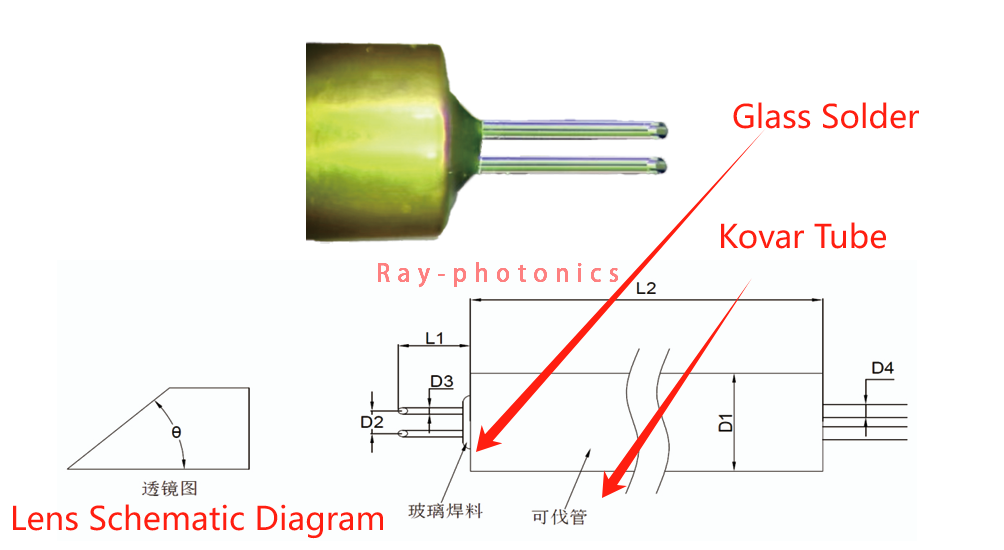

No.Parameter NameSpecificationTypical ValueTolerance
1Fiber TypeSM/MMN/AN/A
2Fiber LengthCustomizedCustomized±0.1m
3Fiber Diameter (D4)250μmN/AN/A
4Gold-Plated Kovar   Tube OD (D1)1.4mm1.4mm±0.05mm
5Gold-Plated Kovar   Tube Length (L2)Customized10.5mm±0.1mm
6Bare Fiber Diameter   (D3)125μmN/AN/A
7Exposed Metal Tube   Length (L1)1.5mmN/A±0.3mm
8Angled Endface (θ)35-45°42°±1.5°
9Fiber Spacing (D2)250μm250μm±2μm
10Connector (Optional)FC/PC;   FC/APC/CustomizedN/AN/A
11Protective Sleeve   (Optional)900μm in various   colors900μm White SleeveN/A
