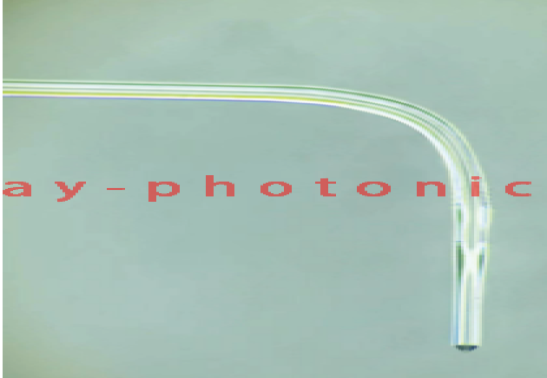

Bent Optical Fiber

Bent Optical Fiber

Bent  Optical  Fiber

Products

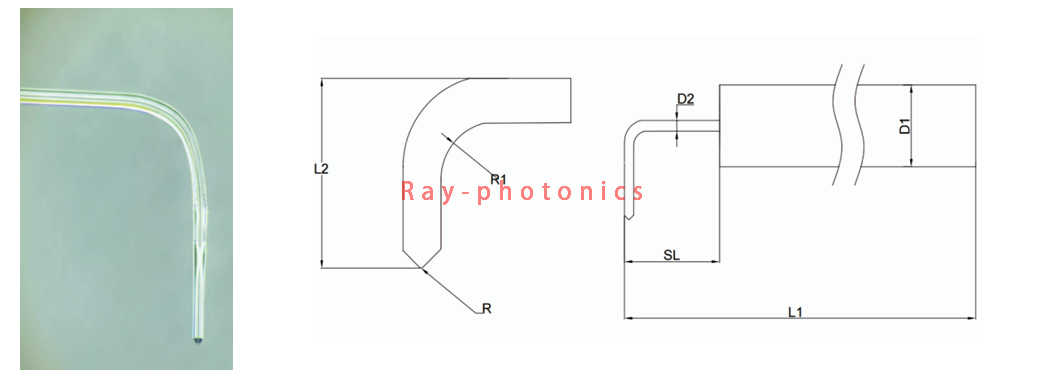

No.Parameter NameParameter   SpecificationTypical ValueTolerance
1Fiber TypeSM/MMN/AN/A
2Fiber Length (L1)Customized1.5m±0.1m
3Fiber Outer Diameter   (D1)165μm~900μmN/AN/A
4Bare Fiber Diameter   (D2)80μm~250μmN/AN/A
5Bend Radius (R)>1.5mmN/AN/A
6Bend Head Length (L2)>2.5mmN/AN/A
7Bend Angle (θ)90°N/A±10°
8Strip Length (SL)10mm / Customized10mm±0.5mm
9Connector (optional)FC/PC; FC/APC/CustomN/AN/A
10Protective   Tube(optional)900μm colored Tube (various colors)900μm white TubeN/A
